Инфузионные наборы — это широко используемые одноразовые медицинские устройства для доставки жидкостей, лекарств, питательных веществ и других совместимых растворов в сосудистую систему пациента. Они обычно используются в больницах, клиниках, отделениях неотложной помощи, операционных, отделениях интенсивной терапии и других медицинских учреждениях.

Хотя инфузионный набор может выглядеть относительно простым, его конструкция может значительно различаться в зависимости от предполагаемого применения. Различные конструкции могут включать в себя разные типы шипов, капельных камер, трубок, регуляторов потока, фильтров, мест инъекций, соединителей и других компонентов.

Для производителей медицинского оборудования понимание этих различий важно при выборе компонентов, разработке процессов сборки, определении требований к автоматизации и планировании эффективной производственной линии.

Что такое инфузионный набор?

Инфузионный набор — это стерильное одноразовое медицинское устройство, которое создает путь для жидкости между инфузионным контейнером и устройством для внутривенного доступа пациента.

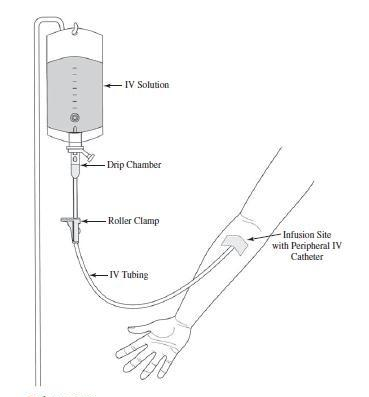

Типичную гравитационную инфузионную систему можно проиллюстрировать следующим образом:

Инфузионный контейнер → Штырь → Капельная камера → Трубка → Контроль потока → Соединитель на стороне пациента → Устройство доступа для внутривенного вливания

Дополнительные компоненты, такие как фильтры, места для инъекций, воздухозаборники или безыгольные соединители, могут быть включены в зависимости от конструкции продукта.

Основная функция инфузионного набора — обеспечить надежный путь доставки жидкости, обеспечивая при этом соответствующий контроль потока и безопасную клиническую операцию.

Поскольку различные медицинские применения предъявляют разные требования, не существует единой конфигурации инфузионного набора, подходящей для каждой ситуации.

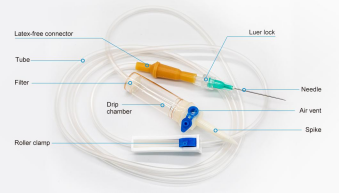

Основные компоненты инфузионного набора

1. Спайк

Шип проникает в крышку инфузионного контейнера и устанавливает соединение между контейнером и инфузионным набором. Шипы могут иметь различную конструкцию в зависимости от типа используемой тары. Некоторые конфигурации также включают в себя воздухозаборник или защитную крышку. Точность размеров и качество соединения шипа важны для надежной сборки и подачи жидкости.

2. Капельная камера

Капельная камера позволяет медицинским работникам наблюдать за потоком жидкости и контролировать скорость инфузии во время гравитационной инфузии. Он также обеспечивает удобную область для заполнения инфузионного набора перед подсоединением к пациенту. Для разных применений можно использовать различные конструкции капельных камер, включая традиционные макрокапельные и микрокапельные конфигурации.

3. Трубки

Трубка образует основной путь прохождения жидкости между капельной камерой и соединителем на стороне пациента. Трубки медицинского назначения должны обеспечивать достаточную гибкость, прозрачность, стабильность размеров и совместимость с предполагаемой жидкостью и процессом стерилизации. Длина и внутренний диаметр трубки могут варьироваться в зависимости от конструкции и применения продукта.

4. Регулятор расхода

Роликовый зажим или другое устройство для регулирования потока обычно используется для регулирования скорости подачи жидкости. Его эксплуатационная стабильность важна, поскольку изменения в размерах компонентов или сборке могут повлиять на эффективность управления потоком.

5. Жидкостный фильтр

Некоторые инфузионные наборы включают в себя фильтр на пути прохождения жидкости. Конструкция и расположение фильтра зависят от предполагаемого применения и технических характеристик продукта. Конфигурации с фильтрами особенно важны для применений, где требуется дополнительный контроль твердых частиц.

6. Место инъекции

Место инъекции обеспечивает точку доступа для введения совместимых лекарств или дополнительных жидкостей. В зависимости от требований к продукту могут использоваться различные конструкции. Характеристики уплотнения и надежность соединения являются важными факторами как при разработке, так и при производстве продукции.

7. Разъем на стороне пациента

Соединитель на стороне пациента соединяет инфузионный набор с устройством доступа для внутривенного вливания. В зависимости от предполагаемого применения и применимых требований могут использоваться различные конфигурации разъемов.

Распространенные типы инфузионных наборов

Стандартный набор для гравитационной инфузии

Стандартный набор для гравитационной инфузии является одной из наиболее широко используемых конфигураций.

Обычно он включает в себя иглу, капельную камеру, трубки, регулятор потока и разъем на стороне пациента. В зависимости от конструкции он может также включать в себя место инъекции или фильтр.

Типичные области применения: общее внутривенное введение жидкости, введение совместимых лекарств, использование в больницах и клиниках, рутинная внутривенная терапия.

Его относительно простая структура делает его пригодным для крупносерийного производства.

Набор для переливания крови

Набор для переливания крови специально разработан для введения крови или ее компонентов.

По сравнению со стандартным инфузионным набором он обычно включает специальный фильтр, подходящий для введения крови.

Типичные области применения: переливание цельной крови, переливание эритроцитов, введение компонентов крови, хирургические процедуры, неотложная помощь, отделения переливания крови в больницах.

Наборы для переливания крови требуют особого внимания к сборке фильтра, соединениям трубок, целостности путей прохождения жидкости и чистоте.

С точки зрения производства дополнительный фильтр требует дополнительных требований к сборке и проверке по сравнению с базовым инфузионным набором.

(Стандартный набор для гравитационной инфузии)

(Набор для переливания крови)

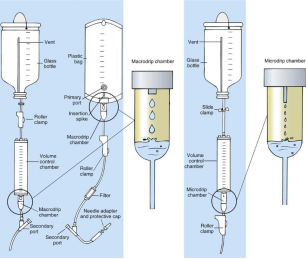

Микрокапельный инфузионный набор

Микрокапельный инфузионный набор предназначен для случаев, когда необходимо вводить относительно небольшие объемы жидкости с более строгим контролем скорости инфузии.

Ключевым отличием является микрокапельная камера, а остальные компоненты аналогичны стандартному набору для гравитационной инфузии.

Типичные области применения: педиатрическая помощь, неонатальная помощь, точное введение лекарств, инфузия малых объемов, ситуации, требующие более тщательного контроля доставки жидкости.

Наборы микрокапельниц могут быть особенно полезны, когда важно точное наблюдение и контроль относительно низких скоростей инфузии.

Инфузионный набор бюретки

Инфузионный набор бюретки включает в себя градуированную камеру в пути инфузии.

Камера позволяет измерить определенный объем жидкости или лекарства перед введением пациенту.

Типичные применения: детская инфузия, уход за новорожденными, введение лекарств в контролируемом объеме, применения, требующие тщательного контроля объема жидкости.

Из-за дополнительной градуированной камеры наборы бюреток обычно имеют более сложную конструкцию и процесс сборки, чем базовые инфузионные наборы.

Производителям необходимо учитывать сборку камеры, соединения трубок, герметизацию, проверку и упаковку.

(Бюреточный инфузионный набор)

Фильтрованный инфузионный набор

Инфузионный набор с фильтром включает в себя фильтр в пути прохождения жидкости, обеспечивающий дополнительную функцию фильтрации в соответствии с предполагаемой конструкцией продукта.

Типичные применения: специализированное введение лекарств, чувствительные к фильтрованию применения, инфузия совместимых растворов, когда требуется дополнительная фильтрация, клинические применения, требующие контроля твердых частиц.

Материал фильтра, характеристики фильтрации, положение и метод подключения следует учитывать при разработке продукта.

Для автоматизированного производства подача и ориентация фильтров также могут стать важными факторами при проектировании сборочной линии.

Вентилируемые и невентилируемые инфузионные наборы

Еще одним важным отличием является наличие в инфузионном наборе воздухозаборника.

Невентилируемые инфузионные наборы

Невентилируемый инфузионный набор не требует встроенного воздухозаборника.

Обычно его используют со складными контейнерами или гибкими пакетами, которые могут разрушаться при удалении жидкости.

Таким образом, выбор между вентилируемыми и невентилируемыми конфигурациями частично зависит от типа инфузионного контейнера, используемого с продуктом.

(Фильтрованный инфузионный набор)

(инфузионные наборы с вентиляцией и без вентиляции)

Как конструкция инфузионного набора влияет на производство

Структура продукта напрямую влияет на производственный процесс.

Базовый инфузионный набор может потребовать таких процессов, как:

Литье компонентов под давлением → Резка труб → Сборка компонентов → Проверка → Упаковка → Стерилизация

Более сложные изделия могут потребовать дополнительных операций, в том числе:

Фильтр в сборе → Сборка места инъекции → Сборка бюретки → Сборка соединителя → Испытание на герметичность → Функциональная проверка

По мере увеличения сложности продукции производителям могут потребоваться дополнительные сборочные станции, автоматические системы подачи, инспекционное оборудование и процедуры контроля качества.

По этой причине структура продукта и целевая мощность обычно должны быть подтверждены перед выбором производственного оборудования.

Ключевые аспекты производства инфузионных наборов

Качество компонентов. Точность размеров и постоянство шипов, капельных камер, разъемов, регуляторов, фильтров и других компонентов могут напрямую влиять на эффективность сборки и качество готовой продукции.

Сборка трубки. Резка, вставка, склеивание и соединение трубок являются важными процессами при производстве инфузионных наборов. Постоянная длина трубок и надежные соединения необходимы для стабильного качества продукции.

Чистое производство. Поскольку инфузионные наборы представляют собой медицинские устройства, используемые для введения жидкостей, во время производства важны соответствующий контроль окружающей среды, обращение с компонентами, процедуры очистки и меры по контролю загрязнения.

Упаковка: SMARTELL предлагает мягкую и жесткую блистерную упаковку, полиэтиленовые пакеты с индивидуальными вариантами упаковки, адаптированными к вашему конкретному продукту и требованиям к упаковке.

Стерилизация. Стерильные инфузионные наборы требуют соответствующего процесса стерилизации. Материалы и упаковка должны быть совместимы с выбранным методом стерилизации. Стерилизация оксидом этилена (ЭО) является одним из широко используемых методов для подходящих медицинских одноразовых изделий, при условии соблюдения соответствующей валидации процесса и нормативных требований.

SMARTELL TECHNOLOGY Решения для производства инфузионных наборов

В SMARTELL TECHNOLOGY мы понимаем, что разные инфузионные наборы требуют разных производственных решений.

Стандартный инфузионный набор, набор для переливания крови, набор для микрокапельниц или набор для бюреток могут иметь существенно разные конструкции компонентов и требования к сборке. Поэтому производственное оборудование следует выбирать в соответствии с фактической конфигурацией продукта, а не использовать универсальный подход.

SMARTELL TECHNOLOGY может предоставить индивидуальные решения, охватывающие ключевые процессы, такие как сборка компонентов, резка и сборка труб, проверка, проверка на герметичность, упаковка и другие вспомогательные процессы.

Основываясь на структуре продукции клиента, производственных мощностях, требованиях к автоматизации, условиях производства и планах будущего расширения, мы можем помочь разработать подходящую конфигурацию производственной линии и планировку цеха.

Для клиентов, планирующих проект по производству нового инфузионного набора, первым шагом является подтверждение структуры продукта и целевой мощности. Как только эти требования будут ясны, можно будет соответствующим образом разработать конфигурацию оборудования и схему производственной линии.
