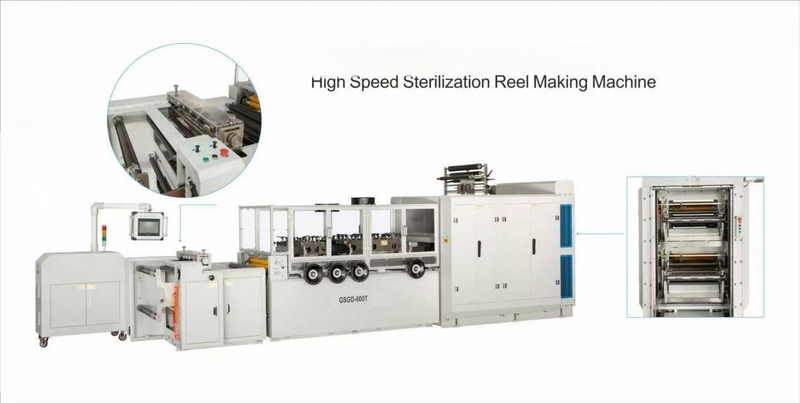

Машина для изготовления медицинских катушечных пакетов GSGD-600T (высокоскоростная)

Машина для изготовления медицинских катушек и пакетов GSGD-600T

(Высокоскоростной)

1. Машина для изготовления медицинских катушечных пакетов GSGD-600T :

Для различных термосвариваемых пластиковых композитных пленок (включая пленки БОПП, CPP, ПЭТ, ПЭ, нейлон и пленки с алюминиевым покрытием), а также композитных пленок бумага-пластик, а также для комбинаций пленок специального сорта, пленок специального сорта с покрытием, бумаги и бумаги с покрытием:

Способен производить медицинские катушки диаметром 50 мм, 75 мм, 100–600 мм и поддерживает многоблочную сборку.

2 Оборудование включает в себя :

2.1 Механизм выгрузки материала :

а) Максимальный диаметр размотки r: 600 мм

2.1.1 Оснащен двумя основными размоточными стойками, для монтажа которых используются разжимные валы шпоночного типа.

б) Максимальная ширина пакета: 600 мм.

в) Минимальная ширина подложки: 100 мм.

г) Оснащен системой корректирующего контроля .

e) Подача размотки контролируется двигателем переменного тока, оснащенным частотно - -регулируемым приводом..

f) Используемый метод контроля натяжения — магнитно - порошковая тормозная система.

g ) Положение качающегося ролика определяется прецизионным потенциометром ..

h) Электромагнитный тормоз со встроенным управлением.

2.2. Механизм подачи ​

2.2.1 Имеет двухмоторную систему привода подачи с роликом регулировки натяжения и прецизионным потенциометром для контроля натяжения для каждого привода..

2.3 Станция горячего тиснения

2.3.1 Управление серводвигателем основного блока – продолжительность нажатия; независимая регулировка (0–5 с).

2.3.2 Независимый контроль температуры, 0–280°С.

2.3.3 Пять нагревательных пластин; эффективная длина: 1000 мм; эффективная ширина: 95 мм, ; включая кронштейн для глажки ткани ; 5- канальный контроль температуры.

2.3.4 Пять охлаждающих пластин эффективной длиной мм и эффективной 415 шириной мм . ​ ​ ​ 95 ​.

2.4 Статус намотки и обрезки кромок

2.4.1 Система -дисковых ножей для резки кромок.

2.4.2 Одна система утилизации отходов.

2.4.3 Шесть комплектов дисковых ножей; один нож следует оставить в качестве запасного.

2.4 Намотка готового изделия : Материал наматывается посредством механического шликера .

вал, с контролем натяжения магнитного порошка .

2.5 Система управления

2.5.1 Централизованная система управления , конфигурация функции централизованного управления ПЛК .

2.5.2 Главный двигатель : серводвигатель Panasonic MADA с редуктором ..

2.5.3 Тяговый двигатель: серводвигатель Panasonic .

2.5.4 Управление сенсорным экраном.

2.5.5 Цилиндры и электромагнитные клапаны: AirTAC

2.6 Другие :

2.6.1 Стеновые панели кузова: Листы высококачественной стали Q235 толщиной 16 мм; арматурные балки добавляются в соответствии с указанными параметрами .

2.6.2 Цвет корпуса : Белый ; Покрытие корпуса : стальная пластина Q235 с порошковым покрытием на внешней поверхности или пластина 304 из нержавеющей стали ; компоненты над шасси должны быть никелированы , а , компоненты под шасси должны быть оцинкованы . ​.

2.6.3 Все трубопроводы и воздуховоды заделаны в оборудование и пронумерованы Они ; эстетичны , просты в обслуживании, безопасны и надежны.

2.6.4 Предустановленная электропроводка и свободный электрошкаф отведены под дополнительную систему отопления .

2.6.5 Система имеет комплексную функцию охранной сигнализации .

2.6.6 При запуске машины после аварийной остановки машину необходимо немедленно остановить ..

3. Функции оборудования

3.1 Скорость изготовления катушечных пакетов : 30 м/мин.

3.2 Производственная эффективная ширина оборудования: 100 мм – 600 мм.

3.3 Температура системы отопления регулируется независимо в диапазоне ± 2 ° C . ​1​

3.4 Допуск длины при одинарной подаче: ±0,5 мм.

3.5 Допуск системы крепления кромки разгрузки материала : допуск на ширину мешка ± 1.0 мм.

3.6 Конструкция оборудования проста в очистке и устойчива к ржавчине , что делает его -идеальным , для использования в мастерских с чистыми помещениями ..

3.7 Верхняя часть машины оснащена защитной крышкой из алюминиевого сплава , поверхность которой покрыта импортным акриловым листом .
