Почему стоит выбрать SMARTELL в качестве поставщика готовых решений для вашего проекта по производству шприцев?

Полнофункциональная система производства шприцев:

Пресс-формы, машины и комплексные производственные решения

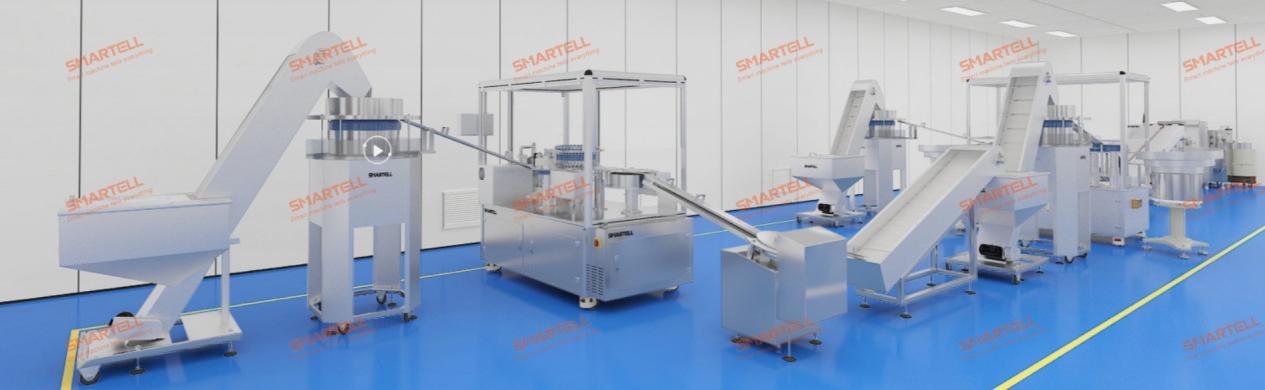

Современная линия по производству шприцев представляет собой интегрированную систему, которая превращает медицинское сырье в стерильные, готовые к использованию шприцы посредством тщательно контролируемого автоматизированного процесса. Он сочетает в себе точные пресс-формы, машины для литья под давлением, печатные системы, сборочное оборудование, блистерные упаковочные машины и системы стерилизации ETO, а также оптимизированную планировку цеха, услуги по установке и полную техническую поддержку.

Ниже приведен структурированный обзор полного рабочего процесса производства шприцев и конфигурации оборудования. SMARTELL может предоставить вам готовое решение для создания прибыльного и профессионального завода по производству шприцев с нашим 20-летним опытом и более чем 10-летней технической командой и командой продаж:

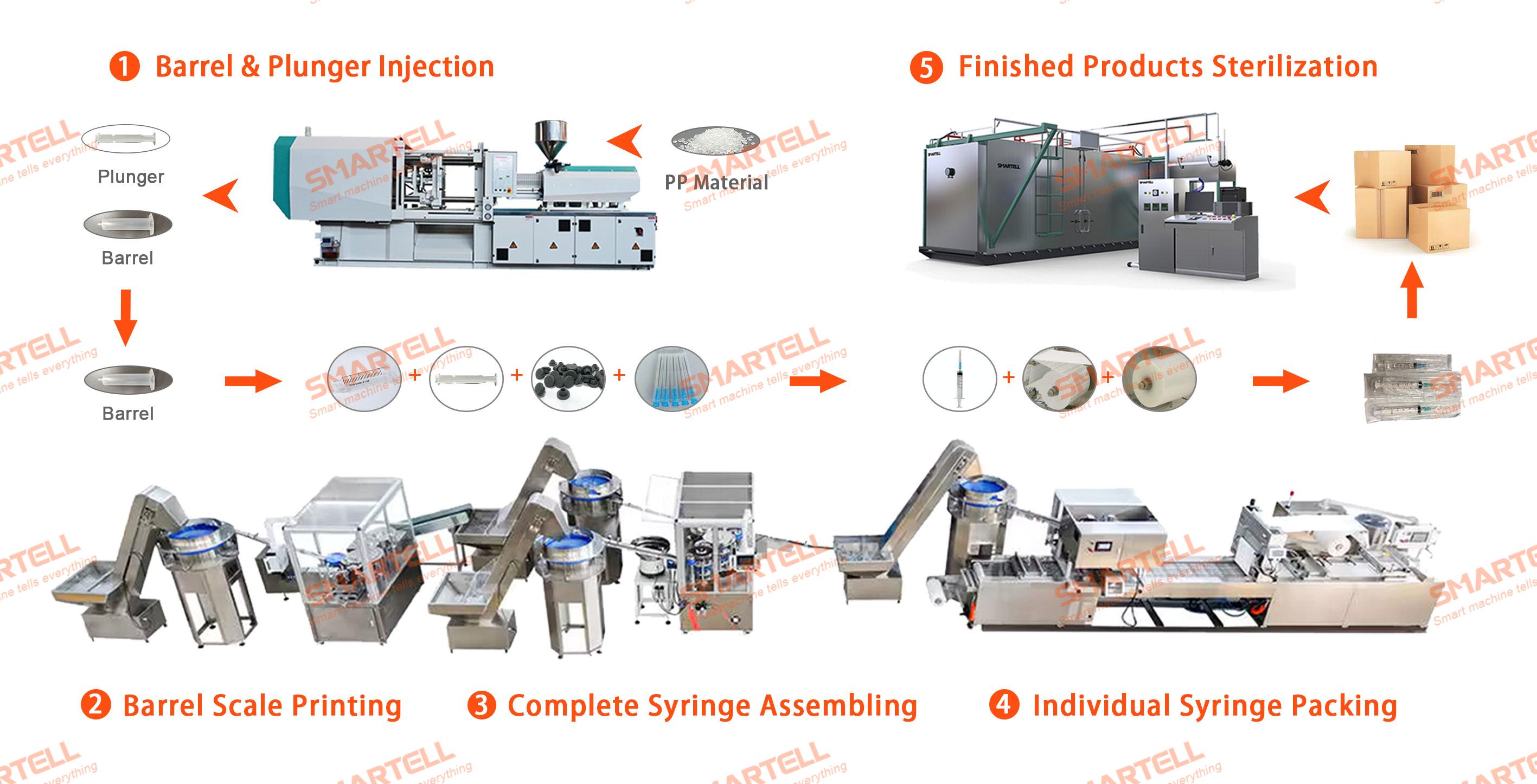

1. Обзор производственного процесса (сквозной поток)

Типичный полнофункциональный процесс производства шприцев включает в себя:

1. Подготовка сырья

2. Литье компонентов шприцев (формы + ИММ)

3. Печать на цилиндре шприца

4. Автоматизированная сборка шприцев.

5. Блистерная упаковка + внешняя картонная упаковка.

6. Стерилизация ETO

7. Окончательная проверка, маркировка и маркетинг.

Каждый этап спроектирован таким образом, чтобы обеспечить высокую точность, соответствие медицинским требованиям и эффективность массового производства.

2. Литьевые формы (основное производство компонентов)

Пресс-формы определяют точность и консистенцию деталей шприцев, таких как цилиндры, плунжеры, прокладки и ступицы, колпачки.

Ключевые типы пресс-форм:

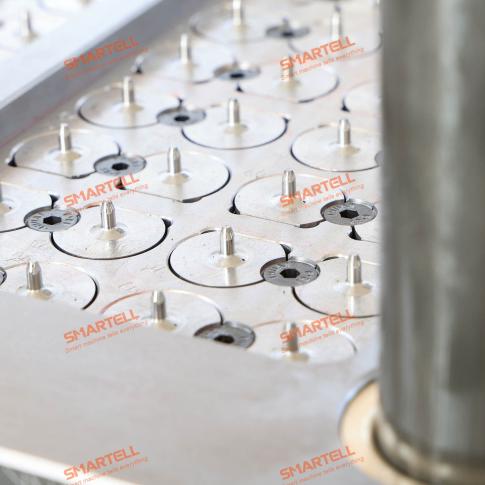

• Многоместные формы для цилиндров шприцев.
Высокоэффективные формы ( 16- 96 полости в зависимости от требуемой производительности) для массового производства.

• Формы для плунжеров и резиновых пробок.
Разработаны для эластичных уплотнительных компонентов, требующих строгого контроля размеров.

• Формы для наконечников и колпачков Люэра.
Прецизионные формы, обеспечивающие надежное соединение и предотвращение утечек.

Технические характеристики:

• Медицинская инструментальная сталь (H13/S136/P20).

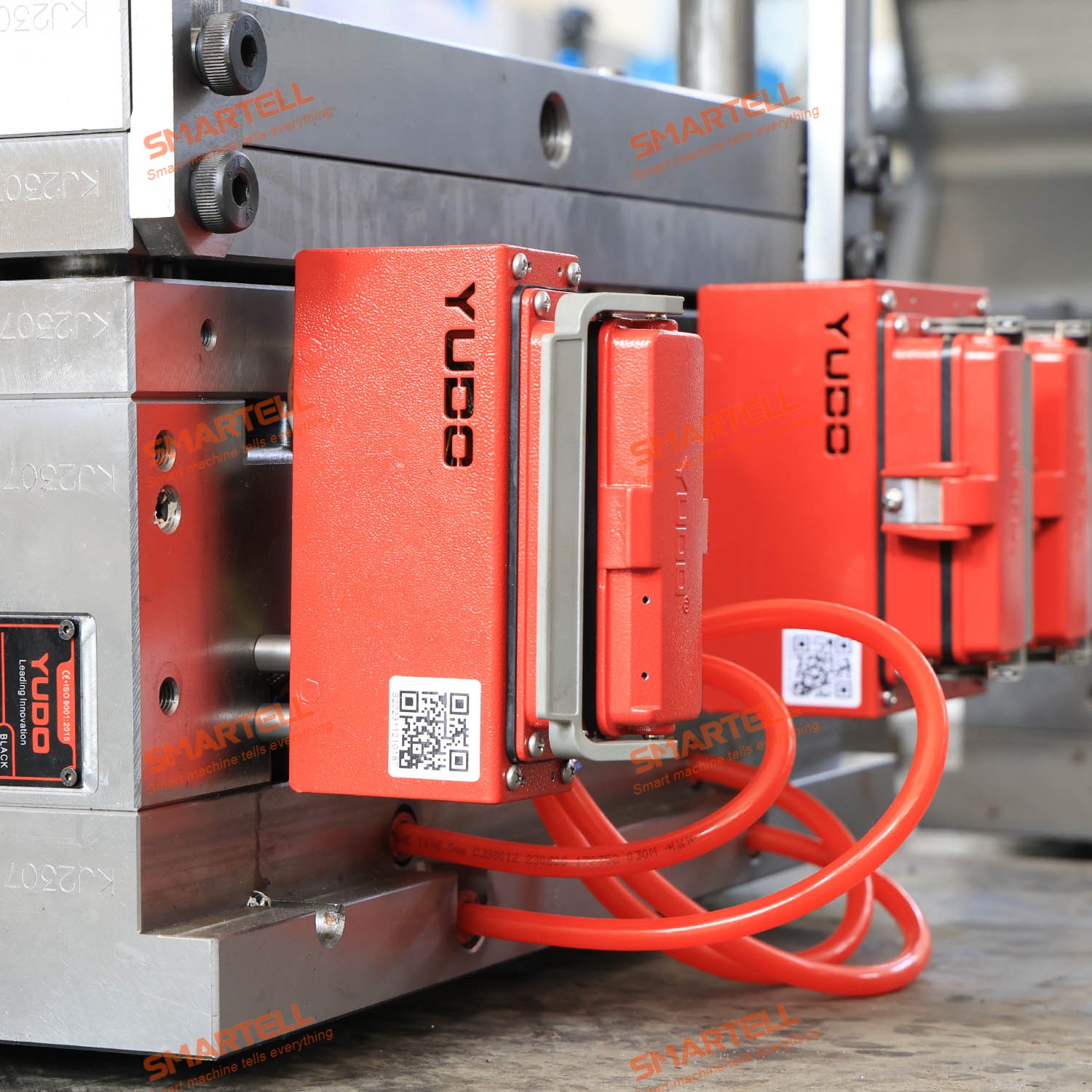

• Горячеканальные системы для экономии материала и стабильного потока.

• Высокоточная полировка для обеспечения прозрачности ствола.

• Сбалансированная конструкция полости для равномерного наполнения

• Долговечные износостойкие покрытия (опционально DLC/хром)

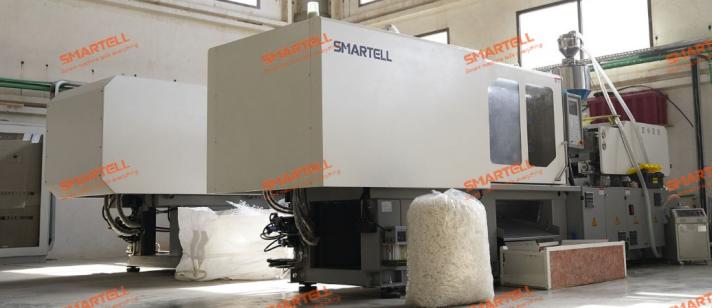

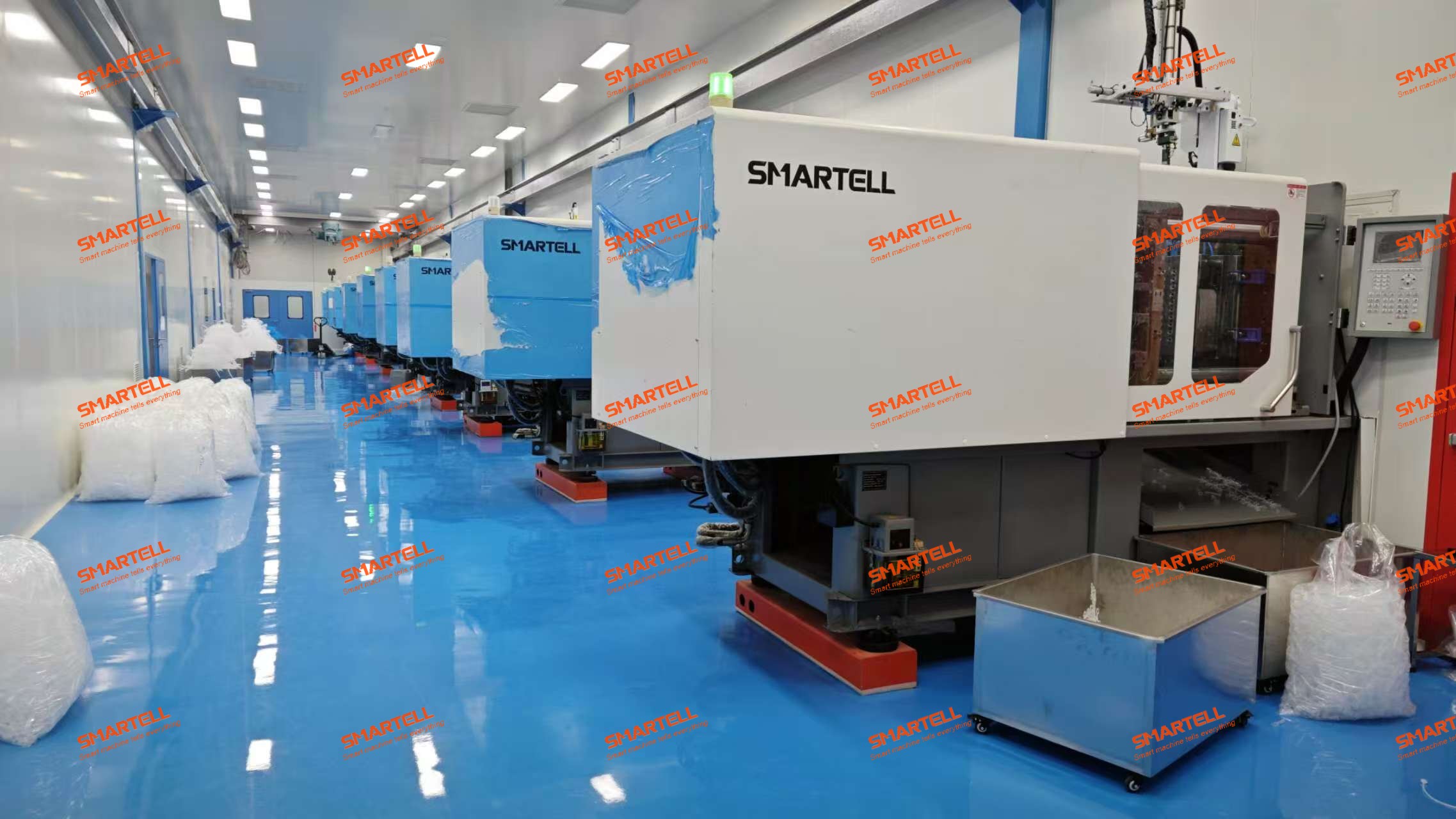

3. Машины для литья под давлением (ИММ)

Машины для литья под давлением производят компоненты шприцев с высокой повторяемостью и чистотой.

Характеристики машины:

• Полностью электрический или гибридный IMM для производства медицинского оборудования.

• Высокоточный контроль температуры и впрыска.

• Конструкция, совместимая с чистыми помещениями (производство класса ISO)

• Стабильное время цикла для многоместных форм.

• Сервоприводные системы для повышения энергоэффективности

Ключевые производственные результаты:

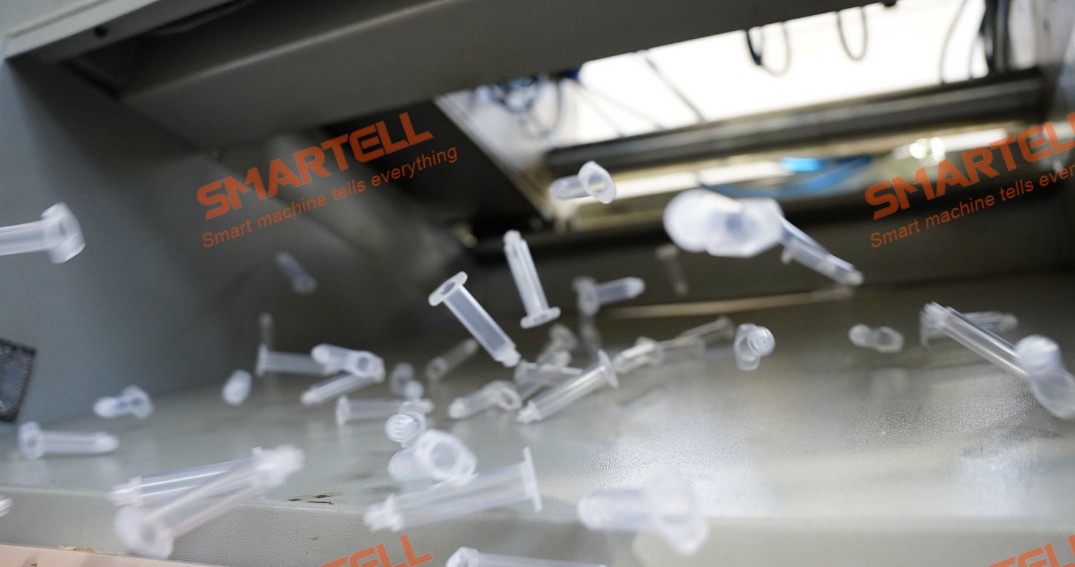

• Цилиндры шприцев (медицинский материал ПП)

• Плунжеры и прокладки(пробки)

• Защитные колпачки и вспомогательные детали.

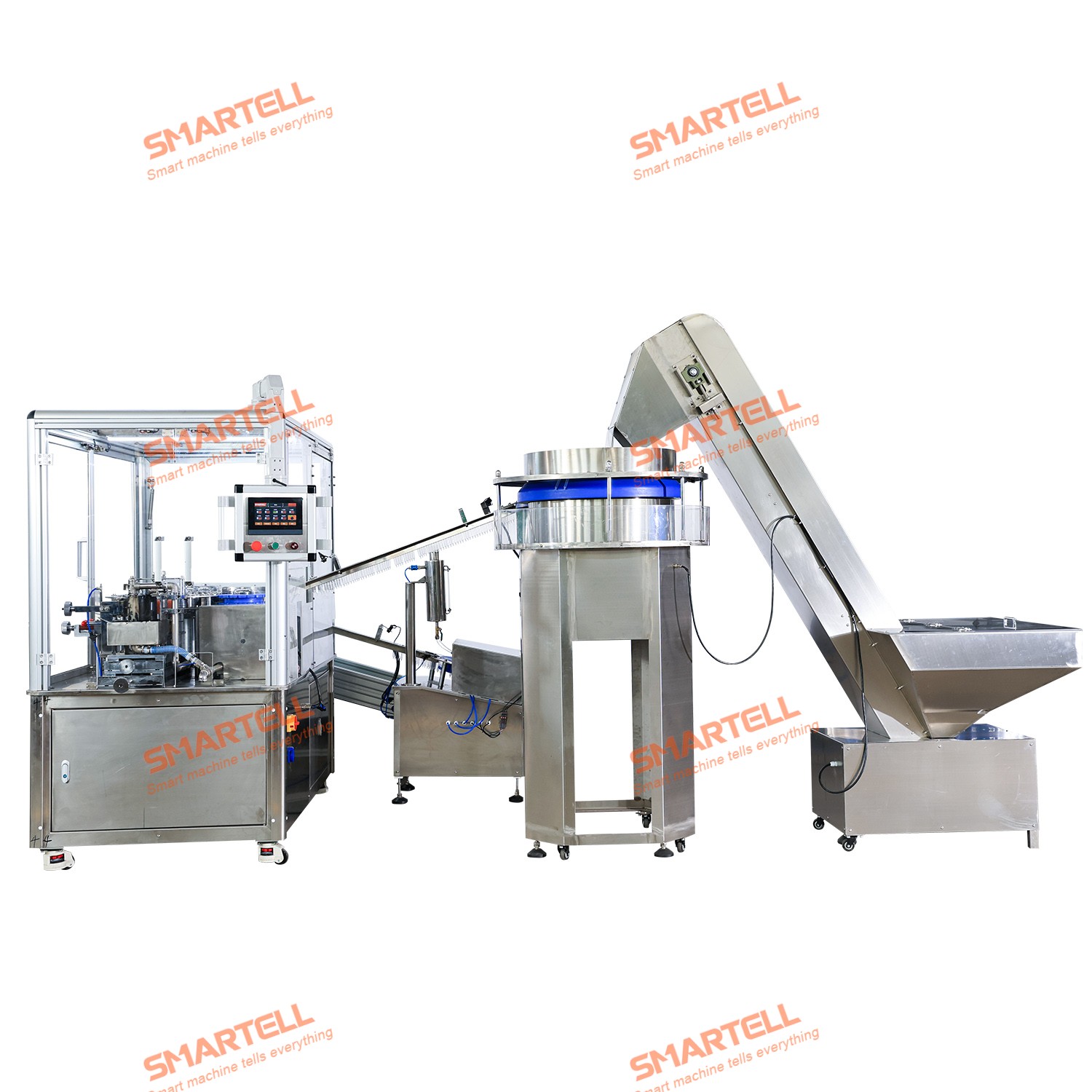

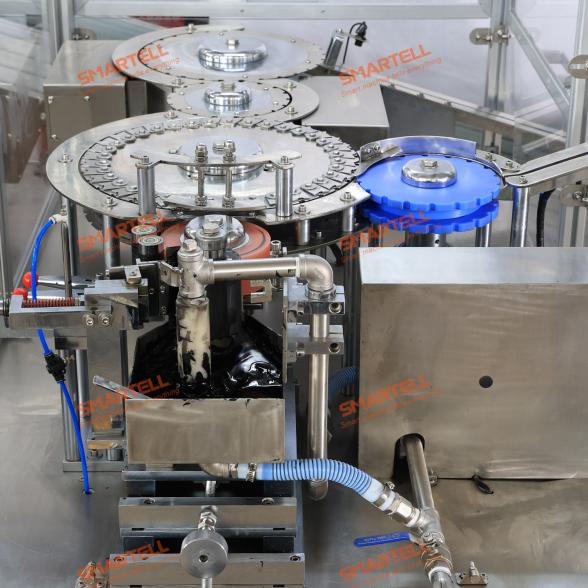

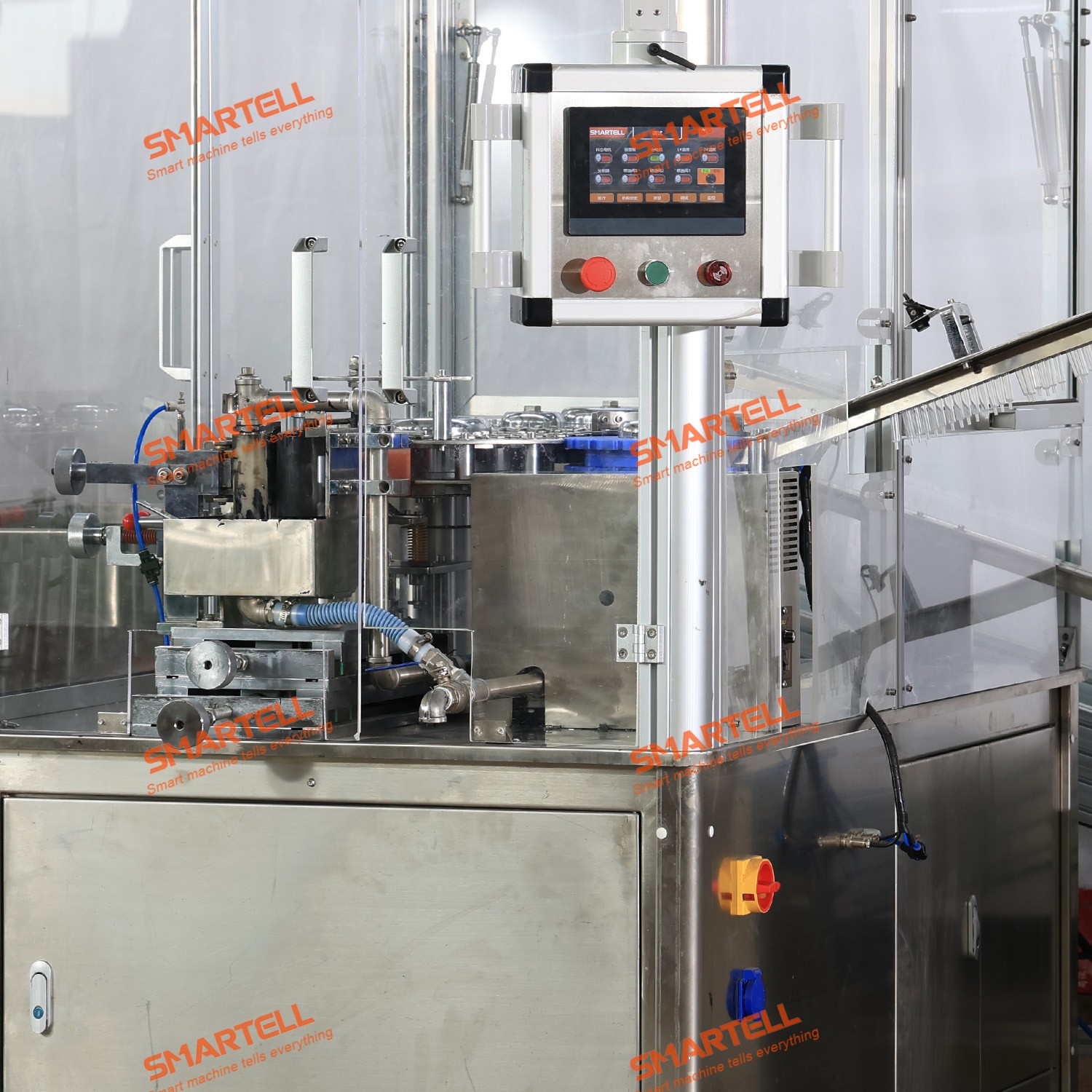

4. Тампопечатная машина со шприцем

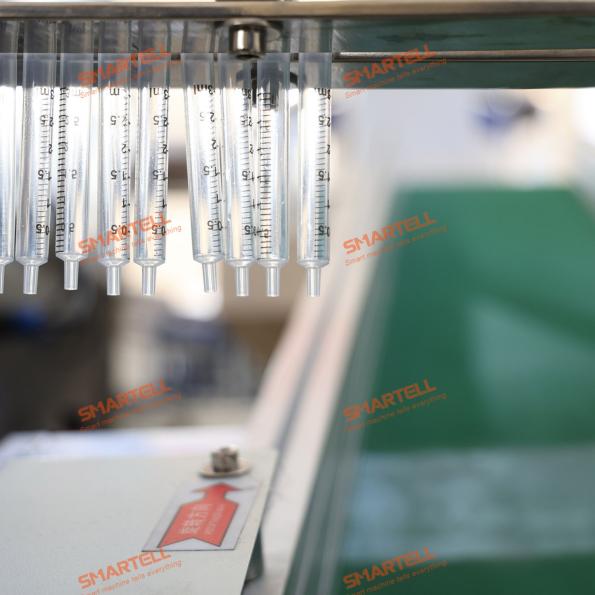

После формования на цилиндрах шприцев требуется прозрачная, прочная градуированная печать + напыление силиконовым маслом..

Функция:

• Печатает шкалу объёма (отметка в мл)

• Добавляет логотип бренда или текст спецификации.

• Обеспечивает длительную адгезию чернил медицинского класса.

• Медицинское силиконовое масло, распыляемое во внутреннюю стенку цилиндра.

Функции:

• Возможность одноцветной тампопечати.

• Высокоточная система выравнивания изогнутых поверхностей.

• Совместимость чернил на основе сольвента

• Автоматическая система подачи и разгрузки.

• Визуальный осмотр для контроля качества печати (дополнительно)

Этот шаг обеспечивает читаемость, соответствие требованиям и безопасность пользователя во время медицинского использования.

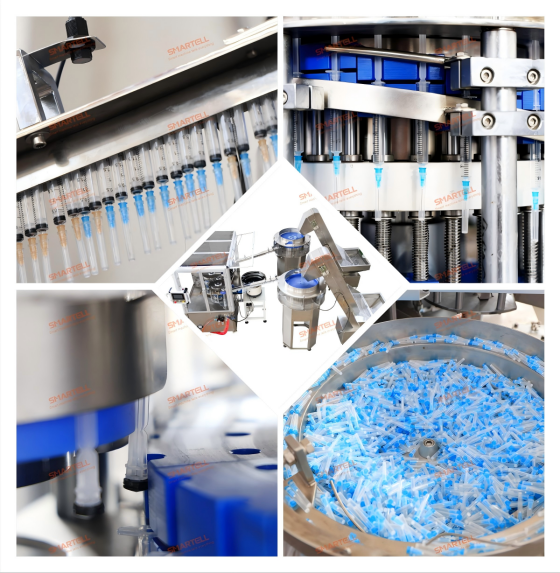

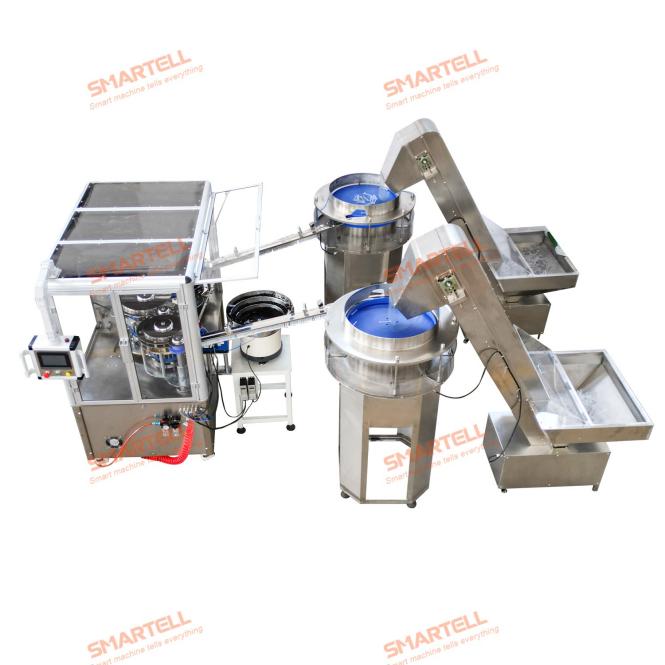

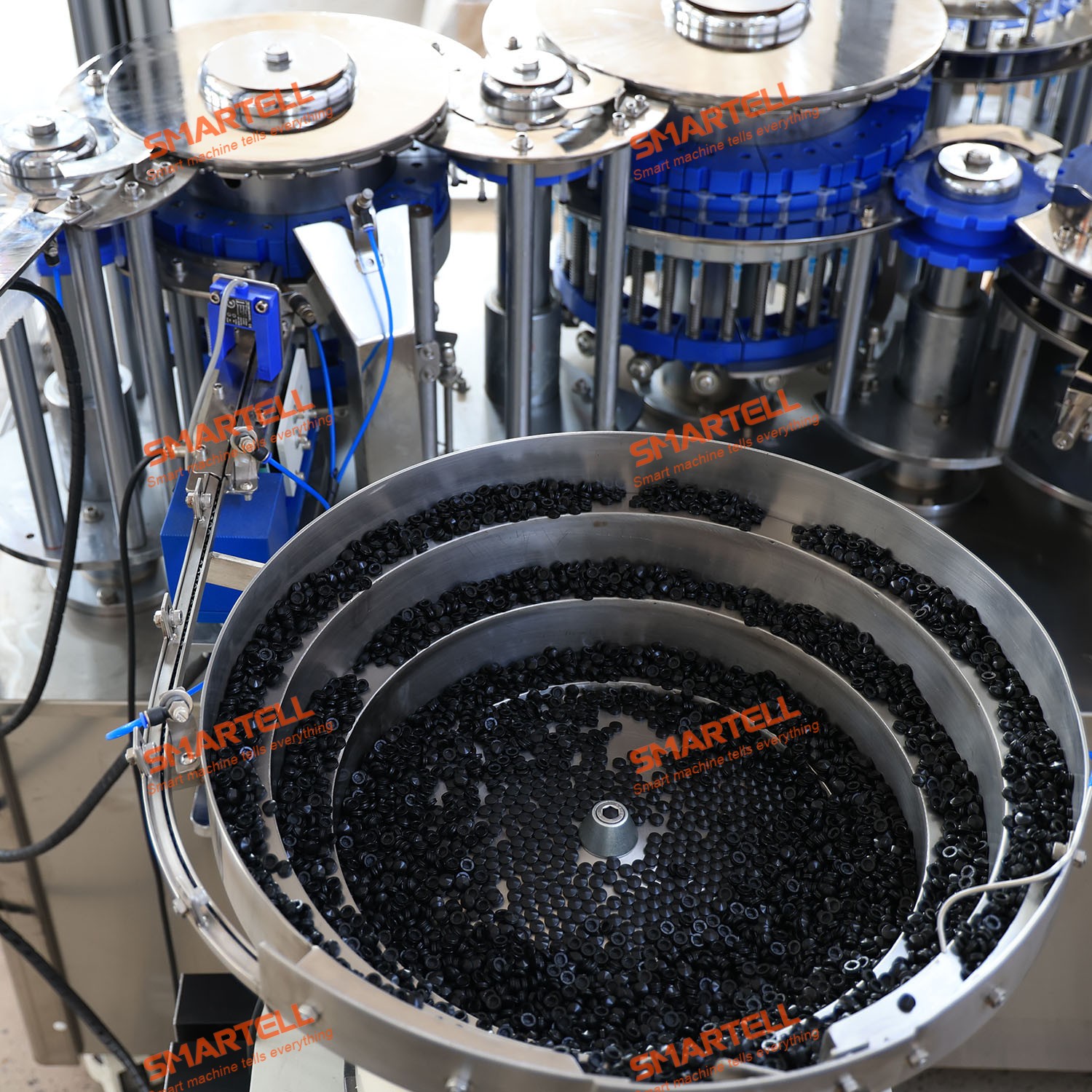

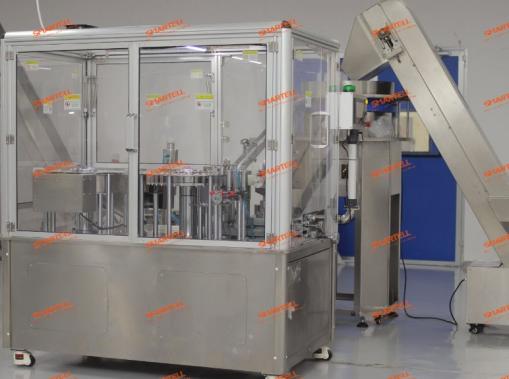

5. Машина для сборки шприцев

Система сборки объединяет все компоненты шприца в законченное изделие.

Процесс включает в себя:

• Автоматическая подача ствола и плунжера

• Вставка резиновой прокладки (при необходимости).

• Игла для подкожных инъекций (в зависимости от конструкции)

• Система смазки (микроспрей силиконового масла при необходимости)

• Тестирование функциональных движений

•

Функции:

• Полностью автоматизированная сборочная линия с сервоуправлением.

• Высокоскоростная система загрузки и размещения.

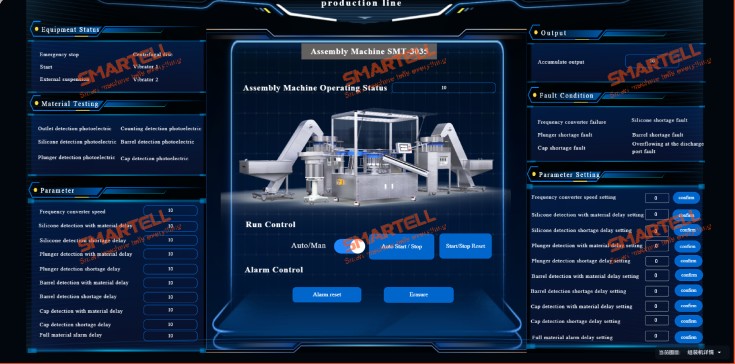

• ПЛК+панель управления, обнаружение дефектов в режиме реального времени.

• Модели для шприцев разных размеров (1–50 мл и более).

• Конструкция, готовая к использованию в чистых помещениях, для предотвращения загрязнения

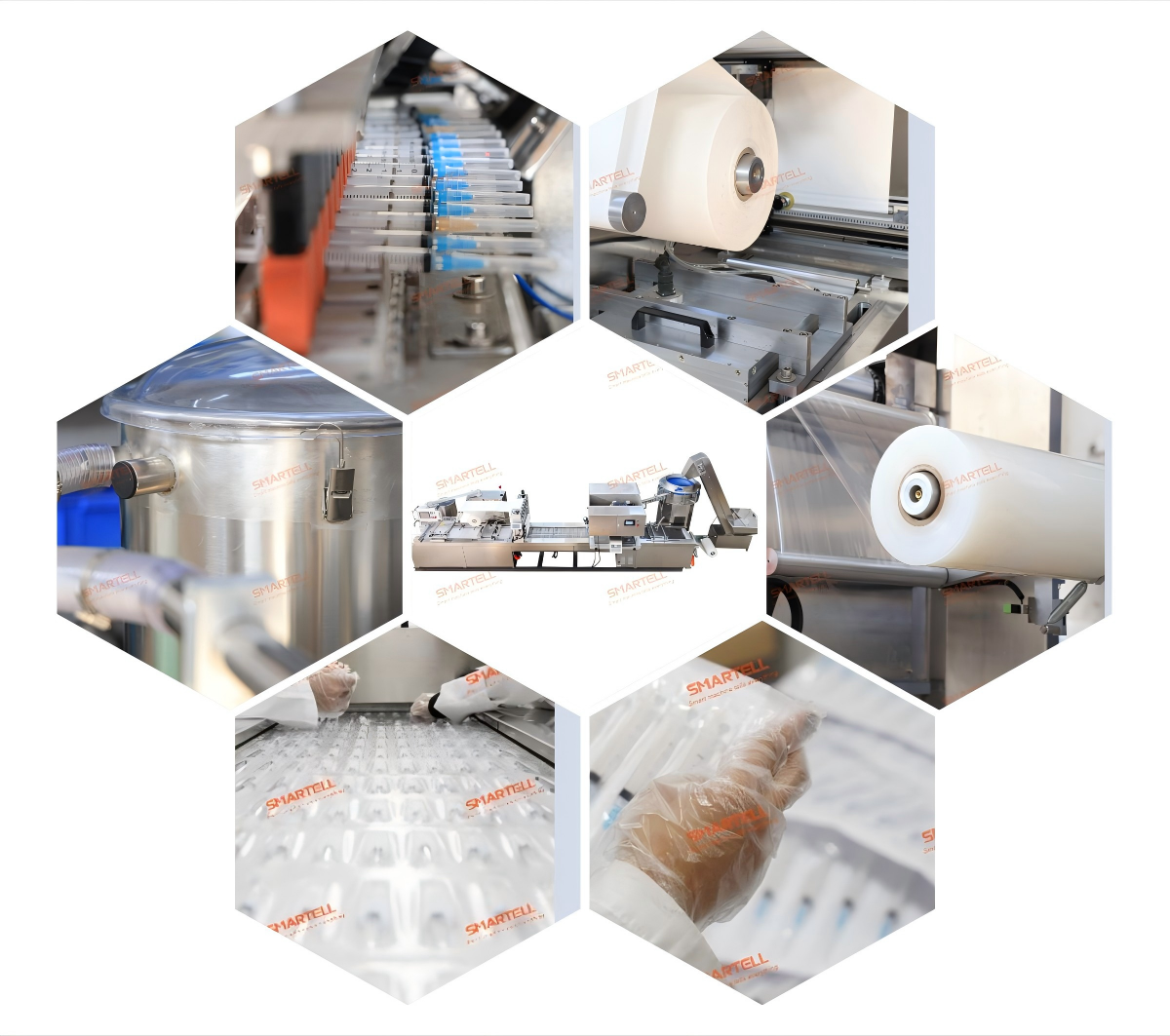

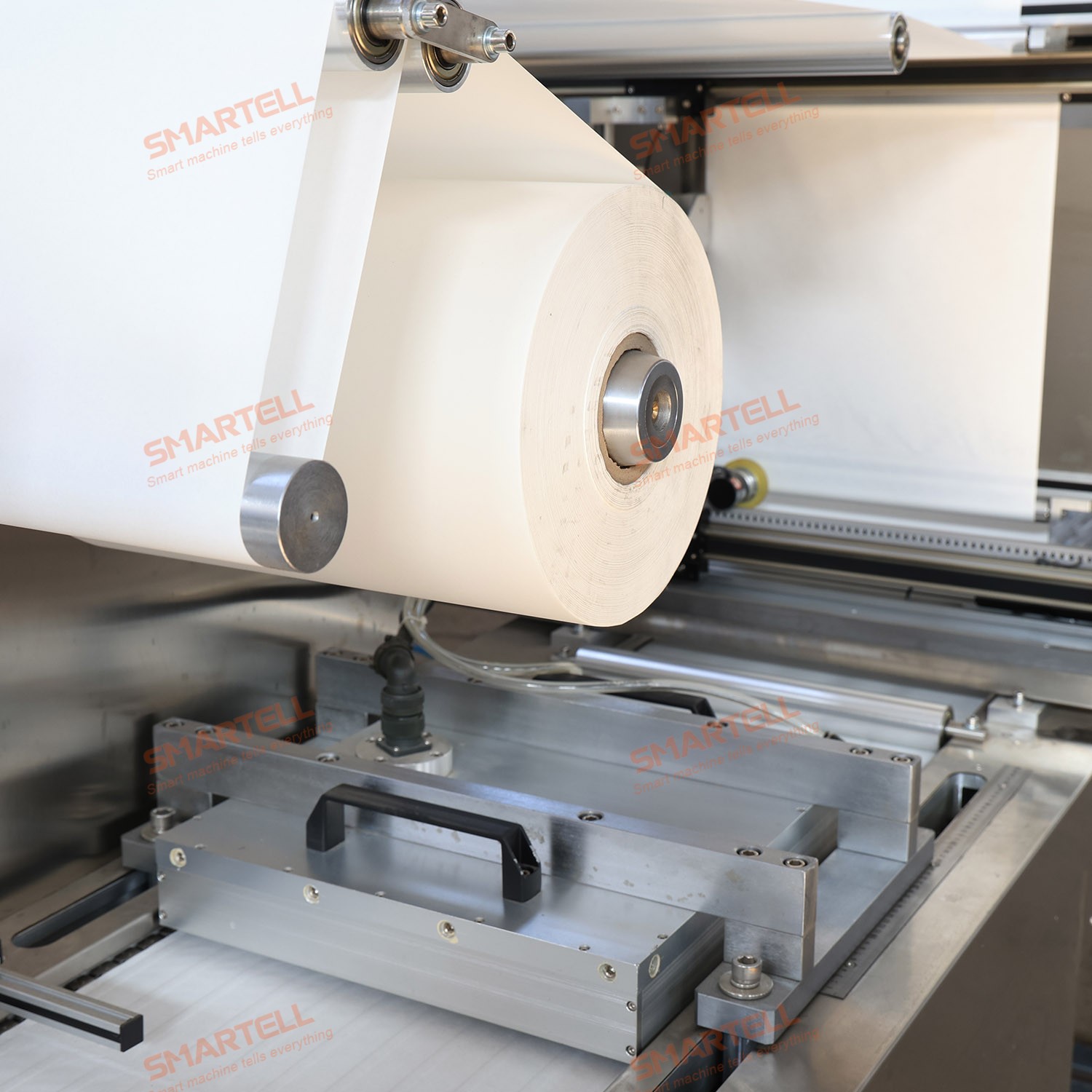

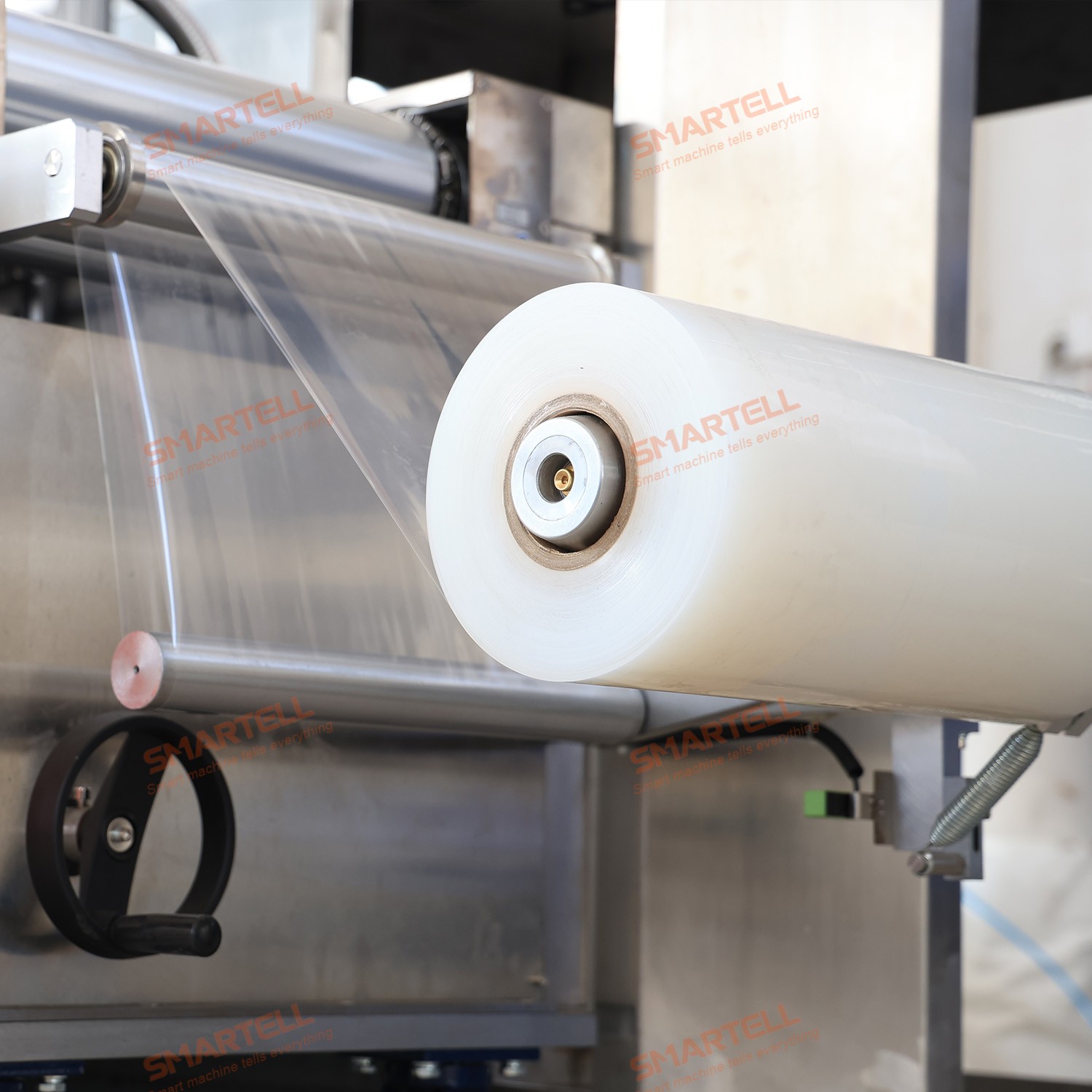

6. Блистерная упаковочная машина для шприцев

Блистерная упаковка обеспечивает стерильную защиту и целостность продукта.

Функции:

• Автоматическая загрузка собранных шприцев

• Термоформование блистерных лотков медицинского назначения.

• Герметизация медицинской мелованной бумагой и коэкструзионной пленкой.

• Пакетное кодирование и печать для отслеживания.

Технические характеристики:

• Высокоскоростная система термоформования

• Точный контроль температуры и давления

• Совместимость со шприцами различных размеров.

• Чистая среда герметизации медицинской упаковки.

• Интегрированная система отбраковки дефектных упаковок.

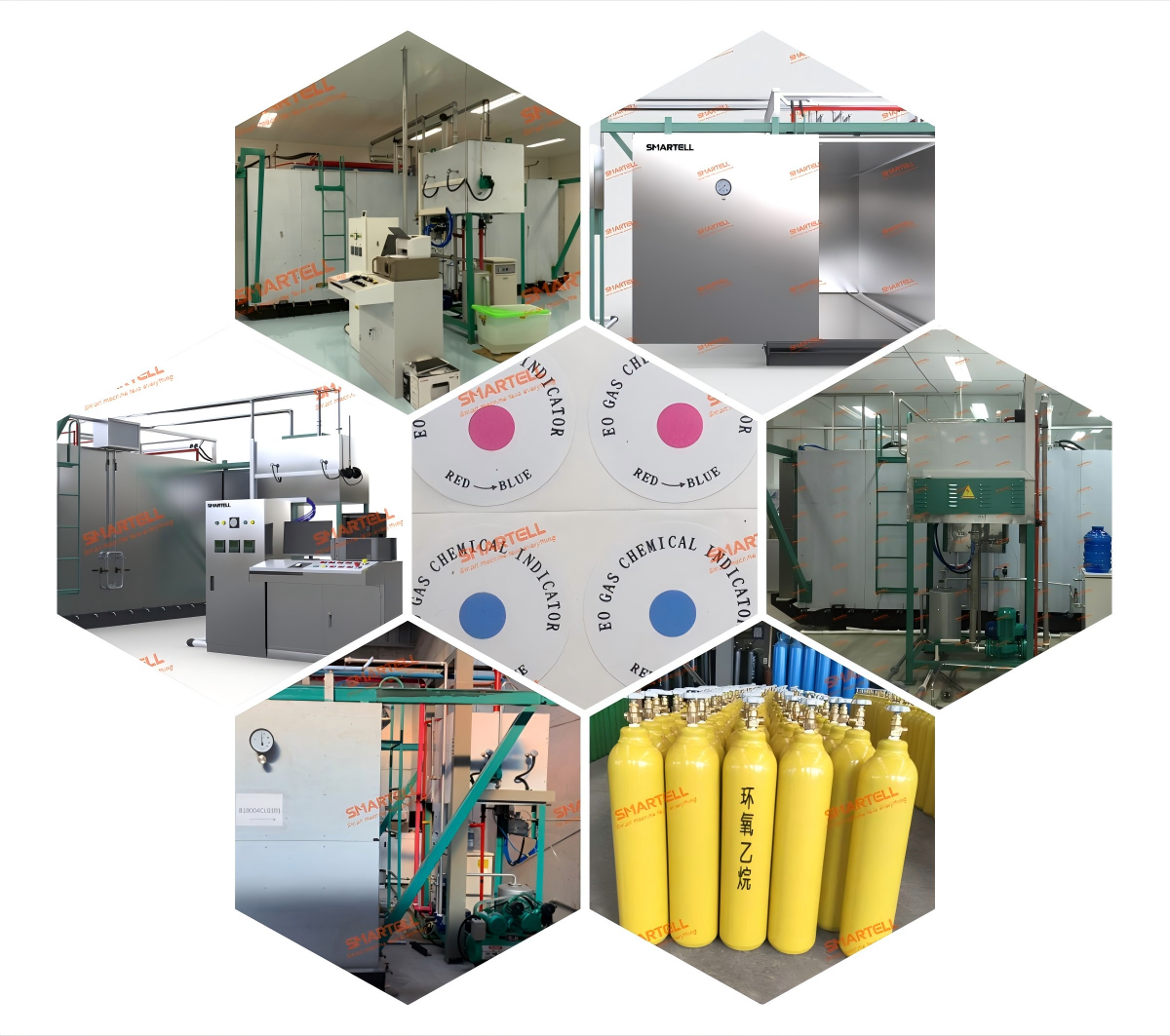

7. Машина для стерилизации ETO.

Стерилизация оксидом этилена (ЭТО) широко используется для медицинских одноразовых шприцев и других медицинских изделий (инфузионных наборов, перчаток, марли и т. д.), предназначенных для использования в растениях..

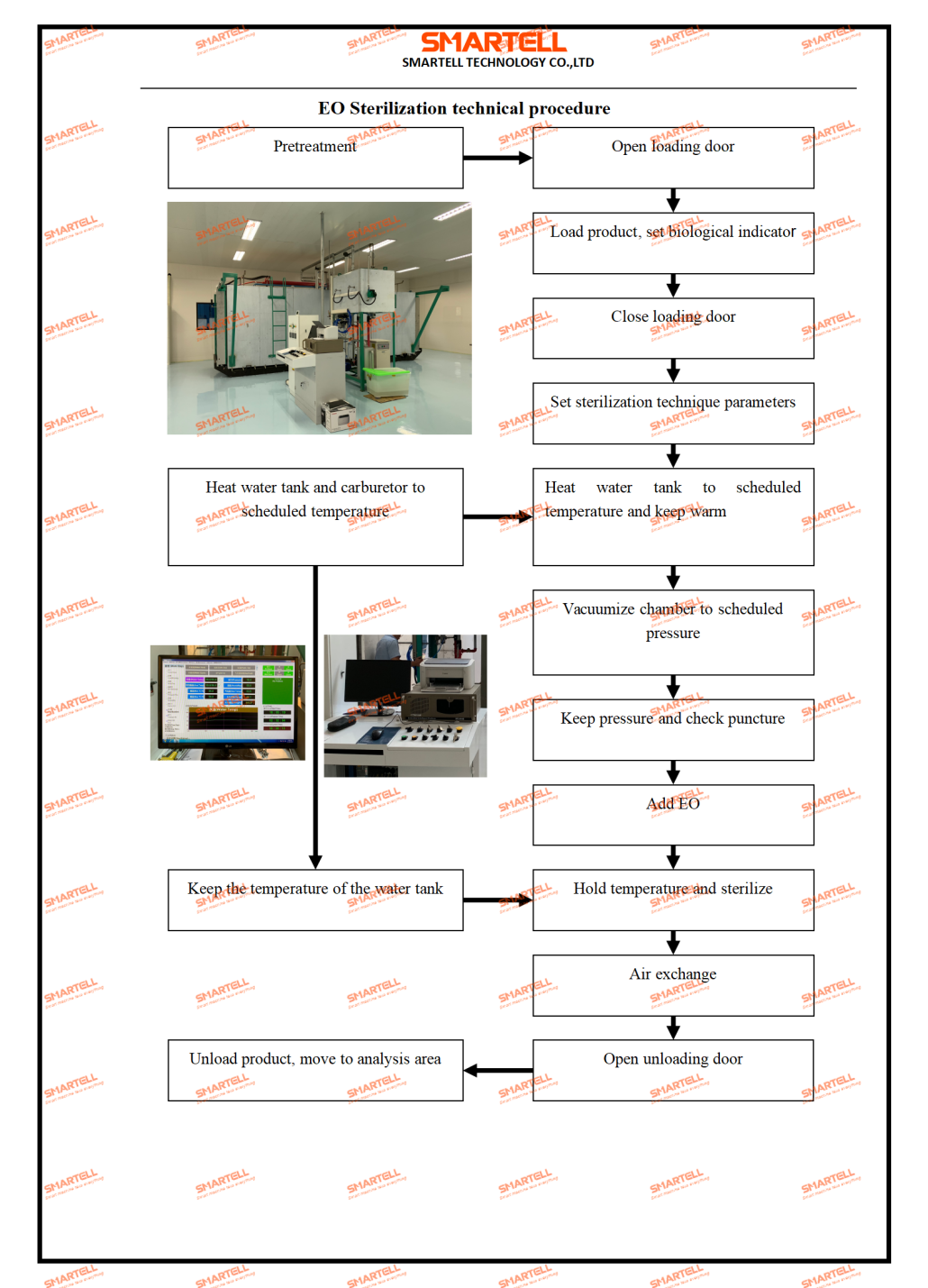

Процесс:

• Предварительное кондиционирование (регулировка температуры, давления и влажности)

• Загрузка товара (после упаковки в картонную коробку) + добавление газа ЭО.

• Цикл стерилизации воздействием газа ETO

• Фаза аэрации для удаления остаточного газа

• Окончательный выпуск стерильного продукта

Функции:

• Полностью герметичная стерилизационная камера.

• Точный контроль концентрации газа

• Система автоматического управления циклом (ПЛК/ЧМИ)

• Защитные блокировки и система контроля газа.

• Соответствует международным стандартам стерилизации.

ETO обеспечивает полное уничтожение микробов при сохранении целостности материала.

8. Дизайн макета мастерской

Хорошо спланированная планировка цеха повышает эффективность, чистоту и соблюдение требований.

Рекомендуемое зонирование планировки:

1. Зона хранения сырья.

2. Зона литья под давлением

3. Печать в чистом помещении.

4. Чистая сборочная зона.

5. Чистая зона блистерной упаковки

6. Бокс и внешняя упаковка.

7. Зона стерилизации ETO (изолированная)

8. Склад готовой продукции

Преимущества планировки:

• Однонаправленный поток материала (снижает риск загрязнения)

• Разделите чистые и грязные зоны.

• Оптимизированные пути движения оператора и материала.

• Простота обслуживания и масштабируемость для будущего расширения.

Классификация чистых помещений (например, класс 7–8 по ISO) обычно требуется для участков печати, сборки и упаковки.

9. Производственные материалы

Типичные материалы медицинского назначения, используемые при производстве шприцев, включают:

• Корпус: полипропилен медицинского назначения (ПП), высокая прозрачность, химическая стойкость.

• Плунжер: полипропилен или полиэтилен с уплотнительным кольцом из ТПЭ.

• Прокладка/уплотнение: силиконовая резина или эластомер медицинского назначения.

• Чернила для печати: Биосовместимые медицинские чернила (устойчивые к стерилизации).

• Упаковочная пленка: бумага с медицинским покрытием, медицинские композитные пленки ПЭТ/ПЭ.

Все материалы должны соответствовать требованиям биосовместимости ISO 10993 и соответствующим нормативным стандартам.

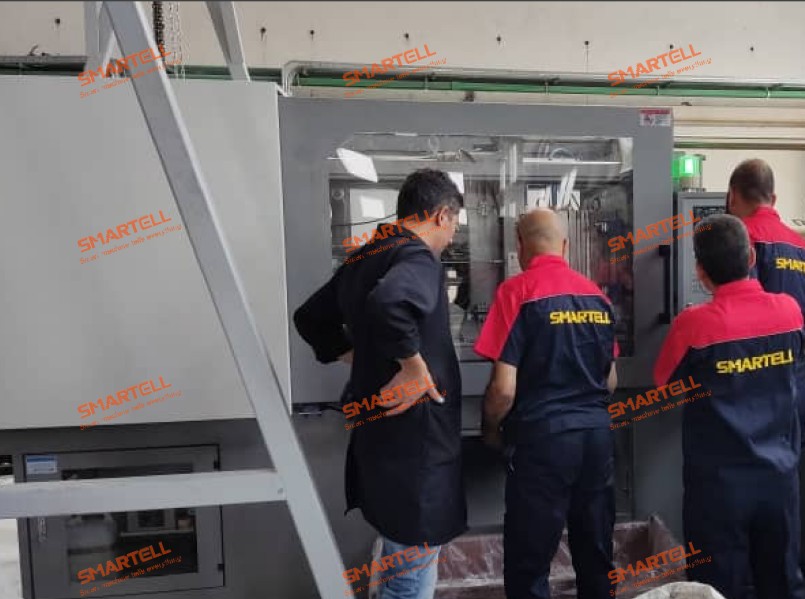

10. Услуги по установке и вводу в эксплуатацию на месте

Для обеспечения бесперебойного запуска производства доступны комплексные услуги по установке «под ключ».

Объем услуг:

• Установка и настройка оборудования.

• Установка формы и пробное формование.

• Настройка и оптимизация параметров машины

• Полноценная отладка и интеграция.

• Обучение операторов и разработка СОП.

• Поддержка наращивания производства

Преимущества на месте:

• Ускоренный запуск производства

• Снижение риска запуска

• Оптимизированная производительность машины с первого дня

• Гарантированное соблюдение стандартов медицинского производства.

11. Техническая поддержка и послепродажное обслуживание.

Обеспечивается комплексная техническая поддержка на протяжении всего жизненного цикла производственной линии.

Поддержка включает в себя:

• Удаленное устранение неполадок и устранение неполадок на месте.

• Поставка запасных частей и обслуживание пресс-форм.

• Руководство по оптимизации процессов

• Обновления программного обеспечения и системы управления.

• Программы профилактического обслуживания

• Решения по модернизации производственных мощностей

12. Резюме

Полнофункциональная система производства шприцев объединяет точные пресс-формы, современные машины для литья под давлением, системы тампопечати, автоматизированные сборочные линии, оборудование для блистерной упаковки и технологию стерилизации ETO в непрерывный, строго контролируемый производственный процесс.

При правильном планировании цеха, использовании материалов медицинского назначения и полной технической поддержке, включая услуги по установке и вводу в эксплуатацию, производители могут достичь:

• Высокая эффективность производства

• Стабильное качество продукции

• Полное соответствие нормативным требованиям

• Масштабируемое массовое производство
