Стерилизация оксидом этилена (ЭО) широко используется для одноразовых медицинских изделий, чувствительных к высоким температурам и влаге. Обычно его используют для таких продуктов, как инфузионные наборы, шприцы, катетеры, медицинские трубки, перчатки и другие медицинские устройства на основе полимеров..
Для производителей, планирующих новое медицинское производственное предприятие, выбор стерилизационной камеры ЭО – это не просто выбор самой большой доступной камеры. Фактическая потребность зависит от объема продукта, конфигурации упаковки, способа загрузки, производственной мощности, цикла стерилизации и пространства, необходимого для мониторинга процесса и циркуляции газа.
В этой статье представлено практическое введение в стерилизационные камеры ЭО, их основной рабочий процесс, общие характеристики, особенности загрузки и ключевые моменты для выбора оборудования..
Камера для стерилизации ЭО — это контролируемый сосуд, используемый для воздействия на медицинские изделия оксидом этилена при определенных условиях температуры, влажности, давления, концентрации ЭО и времени воздействия..
ЭО особенно полезен для медицинских изделий, изготовленных из пластмасс, резины, клеев и других материалов, которые могут не переносить высокотемпературную стерилизацию.
Процесс стерилизации необходимо разработать и утвердить с учетом конкретного продукта, конфигурации упаковки, схемы загрузки и оборудования. Следовательно, вместимость камеры сама по себе не определяет, будет ли процесс стерилизации эффективным.
Хорошо спроектированная система стерилизации ЭО должна обеспечивать стабильные условия окружающей среды на протяжении всей загрузки продукта и позволять контролировать и регистрировать критические параметры процесса.

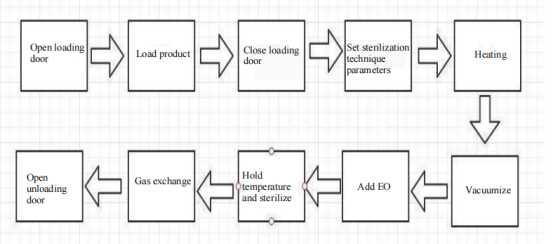

Хотя конкретные циклы различаются в зависимости от продукта и проверки процесса, типичный процесс ЭО-стерилизации можно резюмировать следующим образом:
Предварительная обработка/нагрев → Открытая загрузочная дверца → Загрузка продукта и настройка биологических индикаторов → Установка параметров стерилизации → Закрытие загрузочной дверцы → Вакуумирование камеры и испытание под давлением → Газификация и впрыск ЭО → Поддержание температуры и стерилизация → Газообмен → Открытие разгрузочной дверцы и разгрузка
Шаг 1: Предварительная обработка и нагрев (предварительное кондиционирование)
·
Перед загрузкой нагрейте резервуар для воды до запланированной температуры и прогрейте газификатор.
·
·
Предварительный нагрев стенок камеры и резервуара для воды обеспечивает быстрый цикл нагрева и сокращает общее время нагрева, когда продукты находятся внутри.
·
Шаг 2: Загрузка продукта и настройка параметров
·

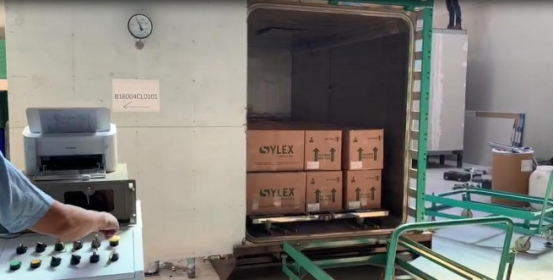

Откройте загрузочную дверцу и поместите продукты, упакованные во внешнюю коробку (например, шприцы), в камеру с помощью небольших ручных тележек или платформ, соединяющих лотки.
Установите биологические индикаторы внутри загрузки для мониторинга и подтверждения эффективности стерилизации.
Введите и настройте параметры метода стерилизации (температуру, влажность, давление и время) через компьютер ПЛК/одночиповую систему управления перед закрытием загрузочной дверцы.
Шаг 3. Предварительный вакуум и проверка на утечку
Выполните вакуумирование камеры с помощью вакуумного насоса для достижения назначенного внутреннего отрицательного давления.
Поддерживайте давление и выполняйте проверку на прокол/утечку, чтобы убедиться в целостности уплотнения камеры перед введением газа.
Шаг 4: Газификация и закачка ЭО
Нагрейте смесь ЭО в резервуаре для воды, чтобы завершить газификацию.
Откройте клапаны подачи воздуха и баллона, чтобы впрыскивать газифицированный ЭО до тех пор, пока не будет достигнуто заданное положительное давление/концентрация.
Шаг 5: Поддержание температуры и стерилизация (воздействие)
Поддерживайте заданные температуру, влажность и давление внутри камеры.
Поддерживайте состояние стерилизации в течение утвержденного периода (обычно более 8 часов в зависимости от требований к продукту).
Шаг 6: Газообмен (удаление ЭО и промывка воздуха)
Запустите вакуумный насос (около 5 минут), чтобы вакуумировать камеру до отрицательного давления.
Введите отфильтрованный свежий воздух (около 3 минут) и повторите процесс газообмена 5 раз, чтобы полностью удалить остатки стерилизующего средства.
Отработанный газ и вода сбрасываются по специальному трубопроводу в открытый пруд нейтрализации.
Шаг 7: Разгрузка и биологическая проверка
Как только газообмен завершится и внутреннее давление вернется к атмосферному уровню, ослабьте вакуум уплотнения дверцы, включите вытяжной вентилятор и откройте разгрузочную дверцу.
Проверьте биологические индикаторы (синий цвет указывает на успешную стерилизацию).
Выгрузите готовые коробки и передайте их в зону хранения/анализа.

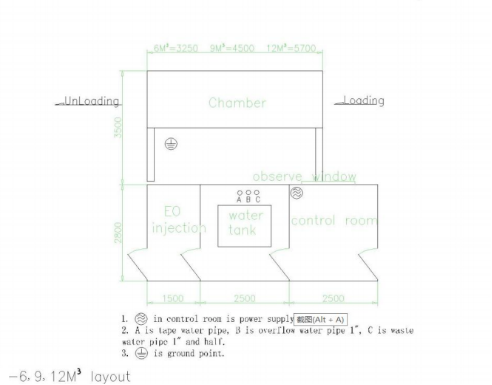

Для производства одноразовых медицинских изделий стерилизационные камеры ЭО могут быть спроектированы различной мощности в соответствии с производственными требованиями.
Для предварительного планирования практический диапазон составляет примерно от 1 м³ до 25 м³..
Объем камеры | Типичное применение |
1–3 м³ | Малые производства, пилотные проекты, лаборатории |
3–5 м³ | Малое и среднее производство |
5–10 м³ | Средние производственные линии |
10–15 м³ | Среднее и крупное производство |
15–20 м³ | Крупносерийное производство |
20–25 м³ | Большие производственные нагрузки |
Это общие диапазоны планирования оборудования, а не фиксированные отраслевые классификации.
Правильный размер в конечном итоге должен быть рассчитан с учетом фактических размеров продукта, конфигурации упаковки, размера коробки, количества загрузки, количества циклов в день и проверенного процесса.
Важным моментом при планировании стерилизационной камеры ЭО является то, что номинальный объем камеры не равен полезному объему продукта..
Обычно нецелесообразно заполнять камеру продуктами на 100%.
Пространство необходимо для:
Циркуляция воздуха
Распределение газа ЭО
Разделение продуктов
Датчики температуры и влажности
Мониторинг давления
Датчики проверки
Погрузка и разгрузка
Постоянные условия процесса
В качестве практического руководства по предварительному проектированию производители могут рассмотреть возможность резервирования примерно 20–30% номинального объема камеры для эксплуатационных и технологических требований.
Например, если расчетная загрузка продукта требует примерно 8 м³ , выбор камеры с номинальным объемом ровно 8 м³ может оставить недостаточно места для циркуляции и мониторинга.
Таким образом, предварительный расчет может быть таким:
8 м³ ÷ 70–80% ≈ 10–11,5 м³
Это не означает, что ISO 11135 требует фиксированного пустого пространства на 20–30 %. Окончательная конфигурация загрузки должна быть установлена посредством квалификации оборудования и валидации процесса стерилизации.
Главный принцип прост:
Не проектируйте камеру со 100% физическим заполнением.
Мониторинг является важной частью стерилизации ЭО.
В зависимости от системы и стратегии проверки датчики могут использоваться для мониторинга температуры, давления, влажности и других критических условий процесса..
Во время квалификации дополнительные датчики также могут быть расположены в разных местах загрузки, чтобы понять, насколько равномерно распределяются условия процесса.
Если продукты упакованы слишком плотно вокруг этих точек контроля, датчики могут быть трудно расположить, а также это может повлиять на поток воздуха и распределение газа.
Таким образом, камера и система загрузки должны обеспечивать достаточно места как для обычного мониторинга, так и для валидации.
Это еще одна причина, по которой полезный объем продукта не следует рассчитывать, просто заполняя каждый кубический метр камеры.
При сравнении оборудования для стерилизации ЭО объем камеры — это только одна характеристика.
Стабильный контроль температуры важен для поддержания стабильных условий стерилизации во всей камере.
Влажность необходимо контролировать в соответствии с утвержденным циклом ЭО. Неравномерная влажность может повлиять на эффективность стерилизации.
Вакуумная система отвечает за контролируемое удаление воздуха и управление давлением. Производительность насоса должна соответствовать размеру камеры и технологическим требованиям.
Система инъекции ЭО должна обеспечивать контролируемое введение стерилизующего агента, при этом соблюдая соответствующие меры безопасности.
Хорошая циркуляция может помочь уменьшить разницу в температуре и влажности внутри камеры и загрузки продукта.
Современные системы должны записывать важные параметры процесса для мониторинга цикла, отслеживания и документирования.
ЭО – опасный и легковоспламеняющийся газ. Поэтому система ЭО-стерилизации нуждается в соответствующих функциях безопасности, таких как дверные блокировки, контроль давления, обнаружение газа, вентиляция, аварийные функции и контролируемая обработка газа.
Размер камеры следует учитывать вместе с фактическим методом упаковки и загрузки.
Например, инфузионный набор может быть индивидуально упакован перед помещением в картонные коробки. Шприцы, катетеры и перчатки могут иметь совершенно разные размеры упаковки и плотность загрузки.
Даже если два производителя имеют одинаковый ежедневный объем производства, требуемая вместимость их камер может быть разной, поскольку у них разные продукты и конфигурации упаковки.
Поэтому практический расчет должен учитывать:
Ежедневное производство → Количество упаковок → Размеры коробки → Количество загрузки → Циклов в день → Требуемый объем камеры
Этот подход, как правило, более полезен, чем выбор камеры, основанный только на ежедневных показателях производства.
Подходящая стерилизационная камера ЭО должна сочетать в себе несколько факторов:
Емкость камеры + Эффективность загрузки + Контроль температуры и влажности + Распределение ЭО + Безопасность + Мониторинг + Аэрация + Будущее расширение
Например, небольшой камеры объемом 2 м³ может быть достаточно для пилотного проекта, но она может стать узким местом производства при увеличении объемов производства.
С другой стороны, выбор очень большой камеры для относительно небольшой производственной линии может увеличить инвестиционные и эксплуатационные затраты, не принося практической выгоды.
По этой причине производителям следует учитывать не только текущий объем производства, но и ожидаемое расширение производства.
Стерилизацию ЭО следует рассматривать как часть общего процесса медицинского производства.
Полная система может включать в себя:
Предварительное кондиционирование → Стерилизация ЭО → Удаление ЭО → Аэрация → Мониторинг безопасности → Регистрация данных
Планировка завода также должна учитывать перемещение нестерилизованных и стерилизованных продуктов, вентиляцию, подачу ЭО, зоны безопасности и потоки материалов.
Для более крупных проектов медицинского производства стерилизационную мощность следует планировать вместе с производственной линией, а не добавлять в качестве независимого оборудования.
Для производителей одноразовой медицинской продукции оборудование для стерилизации ЭО должно выбираться в соответствии с фактическими требованиями к продукту и производству.
В SMARTELL TECHNOLOGY оборудование для стерилизации ЭО можно рассматривать как часть более широкого производственного решения одноразового медицинского оборудования с предварительными конфигурациями камер объемом примерно от 1 м³ до 25 м³..
В зависимости от типа продукта, конфигурации упаковки, производственной мощности и планировки завода конфигурацию камеры можно спланировать с учетом ожидаемой схемы загрузки и технологических требований.
Целью является не просто создание камеры большего размера. Целью является создание практического баланса между производительностью, стабильностью процесса, безопасностью, мониторингом и будущими производственными потребностями..
В конечном счете, надежная система стерилизации ЭО определяется не только размером ее камеры, но и ее способностью постоянно обеспечивать требуемую температуру, влажность, давление, условия воздействия ЭО и аэрации на протяжении всей проверенной загрузки продукта..
Поэтому для нового проекта медицинского производства лучшей отправной точкой является определение производительности продукта, конфигурации упаковки, ожидаемого объема загрузки и количества циклов, необходимых в день, а затем соответствующий выбор емкости камеры.
